製品特徴
当社のファイバーレーザ溶接機・切断機は、高いビーム品質とメンテナンス性に優れたコンパクトかつコストパフォーマンスに優れた溶接機・切断機です。シングルモードやマルチモード発振・特殊光学設計を含めお客様のご要望に応じたレーザエンジンのご提案が可能です。CWモード発振に加え、パルス変調・デューティ制御により入熱をコントロールしたパルス発振も可能です。またワブラーを搭載したハンディトーチを取り付けることによりフレキシビリティの高い手動溶接も可能です。また、なめ付け溶接に加えSUS/アルミワイヤ送り装置によるフィラ溶接も可能です。
 |
 |
 |
| 発振器本体 | ワブラー付き溶接ヘッド | ワブラー付きハンディトーチ |
製品仕様
| 型番 | PPL-1000 | PPL-1500 | PPL-2000 | PPL-3000 | PPL-4000 | PPL-6000 |
|---|---|---|---|---|---|---|
| 最大パワー(W) | 1000 | 1500 | 2000 | 3000 | 4000 | 6000 |
| 波長(nm) | 1080±10 | |||||
| 発振モード | CW(連続波)/パルス変調 | |||||
| 最大周波数(kHz) | 20 | |||||
| 偏光状態 | ランダム | |||||
| ターミナル形状 | QBH | |||||
| 出力安定性(%) | <3 | |||||
| 冷却方式 | 水冷式 | |||||
| 電源電圧(V) | 単相200 | 3相380 | ||||
| 重量(Kg) | <50 | <80 | <90 | |||
| 消費電力（VAC) | 3600 | 5500 | 8000 | 10000 | 14000 | 16000 |
システム展開例
当社はレーザ発振器・基本光学系のご提供に加えて、お客様のご要望仕様に合わせて搬送系・検査系を含めたレーザ加工システムをご提案・ご提供可能です。メカ設計・電気配線・組立を当社国内で実施し、メンテナンス・トラブル対応含めて万全の態勢を整えています。

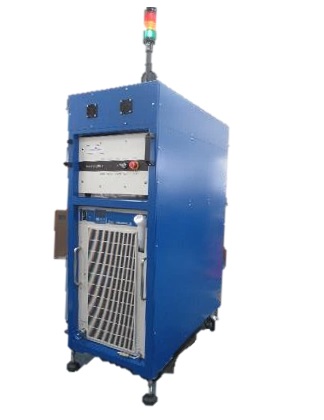

PPL-2000ロボット溶接対応システム
2kWファイバーレーザ発振器/ラック式チラー/外部制御(入出力)/ワブラー付きヘッド/同軸カメラCCD/連続波・パルス波形制御（アップダウンスロープ等）・デューティ制御/各種インターロック・安全機能

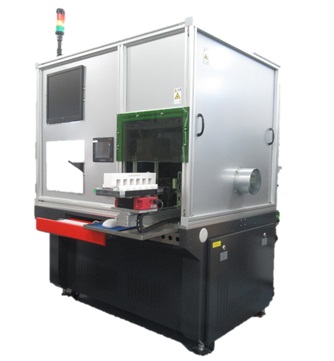

PPL-1500 CCDカメラ自動溶接＆検査システム
1.5kWファイバーレーザ発振器/大型ガルバノヘッド(最大画角250mm角)/溶接位置自動認識(同軸CCDカメラ)/連続波・パルス波形制御（アップダウンスロープ等）・デューティ制御/溶接良否判定カメラ（検出結果表示）/PLC自動制御/各種インターロック・安全機能

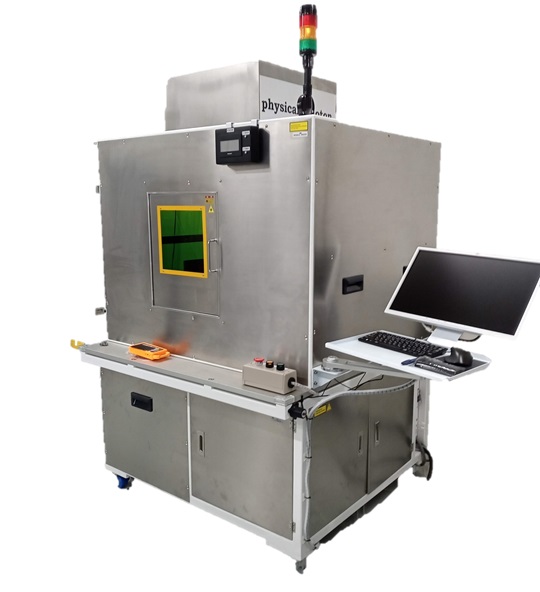

PPL-2000 ウェハ基板精密切断システム
2kWファイバーレーザ発振器/リニアモーターXYステージ/大理石定盤/オフアクシスCCDアライメント光学系/ワーク真空吸着システム/各種インターロック・安全機能
